一、系統介紹

SNZN-B214E避雷器在線監測裝置實現金屬氧化鋅避雷器絕緣性能的監測，避雷器在線監測需要避雷器在線監測裝置和母線電壓在線監測裝置兩種裝置:

用于采集1臺避雷器的泄漏電流及雷擊次數和雷擊事件記錄;

用于采集避雷器所在母線的3相電壓。

避雷器在線監測裝置與避雷器在線監測集采主機IED和狀態監測綜合服務器，一起構成避雷器在線監測系統，系統組成如下圖所示。避雷器在線監測系統采用先進的分層分布式結構，應用總線控制技術和模塊化設計原理，使系統的抗干擾性能、測量的準確性和穩定性都得到了很大的提高，滿足了工業現場實用要求，并采用獨有的專家診斷系統對采集的數據進行科學分析診斷，便于及時方便地了解并掌握變電設備的健康狀態。

通過實時監測避雷器的泄漏全電流、阻性電流、容性電流以及雷擊次數、雷擊時刻，通過對監測到的數據進行分析、擬合處理，并結合現場工況，可及時地發現避雷器由污穢或內部受潮引起的瓷套泄漏電流或絕緣桿泄漏電流增大等問題，以避免事故的發生。

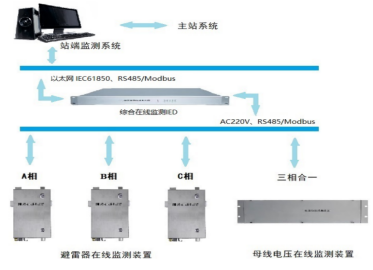

避雷器在線監測系統結構圖

二、產品功能

1、采集避雷器裝置的泄露電流及參考電壓，計算避雷器泄露電流全波、基波及第3、5、7、9次諧波，并統計雷擊次數及雷擊時間等。

2、采集PT單元母線電壓及參考電壓，計算母線電壓全波、基波及第3、5、7、9次諧波。

3、數據記錄：系統能夠記錄避雷器的歷史數據，統計雷擊次數及雷擊時間等，為后續的數據分析和故障診斷提供依據。

4、預警功能：當監測到避雷器出現異常情況時，如泄漏電流超標、動作次數過多等，系統能夠及時發出預警信息，提醒運維人員進行處理。

5、遠程通信：系統支持RS485 MODBUS-RTU和以太網 MODBUS-TCP協議通信功能，能夠?qū)⒈O(jiān)測數據實時傳輸?shù)街骺厥一蚱渌�監測系統，實現遠程監控和管理。

6、溫濕度采集控制：采用高精度溫濕度傳感器，可以實時采集本裝置內部溫濕度。

8、母線電壓測量功能：計算出各個電壓等級的三相全波與基波母線電壓。計算出各個電壓等級的三相母線電壓的第3、5、7、9次諧波數據。
