一、系統概述

6-35KV開關柜無線測溫在線監測系統采用接觸式無線測溫傳感器技術，通過在關鍵位置安裝傳感器實現對開關柜內部各部件的溫度監測。傳感器與采集器通過無線網絡連接，最終將溫度數據傳輸至監控中心，實現對開關柜溫度的實時監測和遠程管理。系統解決了傳統人工巡檢效率低、時間成本高、監測不及時的問題，為用戶提供了便捷、高效的開關柜溫度監測解決方案。廣泛應用于電力、石化、工礦等領域，幫助用戶實現對設備狀態的實時監測和管理，提高設備的安全性和可靠性。

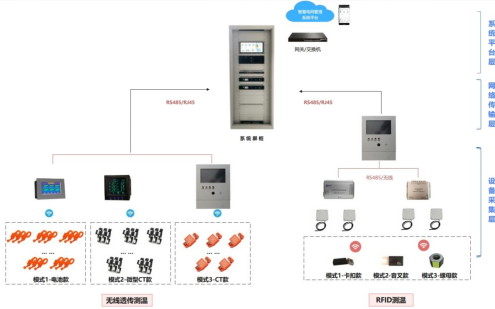

二、系統方案拓?fù)鋱D及主要功能

1、方案介紹

●我司提供兩種測溫方案，分別是無線透傳測溫方案，RFID測溫方案。

方案一：無線透傳測溫。該方案可分為三層，包含智能無線測溫傳感器、智能綜合管理終端、系統屏柜后臺。智能無線測溫傳感器包含的產品有6SB電池款、9SB CT微型取電款、9SC CT取電款等無源無線測溫傳感器。開關柜接收主機分為4.3寸液晶帶觸摸顯示款，液晶常規顯示款和7/10寸液晶帶觸摸智能綜合管理終端。

方案二：RFID無線測溫。該方案可分為四層，包含智能無線測溫傳感器、智能溫度接收主機和智能綜合管理終端、本地后臺系統。智能無線RFID測溫傳感器包含的產品有卡扣式、音叉式和螺母式。開關柜接收主機分為4通道開關柜型和8通道環網柜型，主機可選配4.3寸液晶觸摸顯示屏安裝在二次儀表室面板上，也可選擇主機匯聚RS485至智能綜合管理終端（內嵌7/10寸的溫度顯示儀）。
